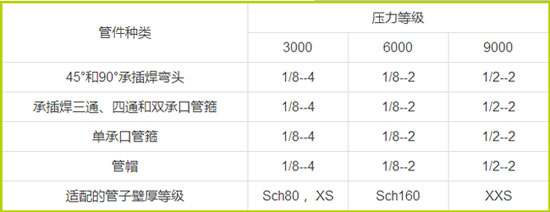

承插焊是指管子插入閥門、管件或者法蘭的嵌壁內焊接的一種管道連接方式。相對于對焊而言，承插焊通常用于2寸及其以下小口徑管道。 承插焊采用角焊縫，當高結構強度要求和高泄露風險成為設計考慮要素時，承插焊焊接接頭是一個較好的選擇。 承插焊接頭的抗疲勞強度低于對焊接頭，這是因為其采用角焊縫及幾何結構的陡變。但是，承插焊接頭扔優于其他機械鏈接接頭。 承插焊管件是一組應用于各種工業生產過程的高壓管件，其特點如下： ●●用于輸送無泄漏易燃介質、有毒或者昂貴的介質和300PSI至600PSI的蒸汽。 ●●僅僅與ASME管道連接，口徑相同。 ●●用于管道恒久工作并提供較好的流動特性。 ●●其材料為ASTM材料，其制造標準為ASME B16.11.B16.11涵括壓力-溫度額定值、尺寸、公差、標識和碳鋼、不銹鋼及合金鋼的材料要求?？蛇x材的材料形態為鍛件、圓棒、無縫管。常用材料為ASTM A105、A182或者A350 ●●承插焊管件有三個壓力等級：CLASS3000、6000和9000. 承插焊管件的類型、壓力等級、尺寸范圍和配管壁厚等級 承插焊管件的優點 1）管道不必預制坡口。 2）不必校準點焊，因為管件本身即起到校準作用。 3）焊材不會滲入管道孔內。 4）可以代替螺紋管件，因而泄漏風險降低。 5）角焊縫不適用射線檢測，因而正確的管件和焊接十分關鍵。角焊縫常用磁粉檢測和滲透檢測來做表面檢測。 6）建造成本通常低于對焊接頭。原因在于無須進行坡口組對和坡口預制。 承插焊管件的缺點 1）焊工在焊接時須保證管道和承插口肩部1.6mm的焊接膨脹間隙。 2）焊接間隙和承插焊縫內部的裂紋的存在，降低了管道的耐蝕性或耐輻射性。當固體顆粒在承插焊接頭處堆積時，可能會給管道運行和維護帶來故障。此種情況下，通常要求整個管道采用全焊透的對接焊縫。 3）承插焊不適用于超高壓食品工業。因其為非全焊透，留有重疊和裂紋，難以清洗，形成假泄漏。
