閥門法蘭連接：

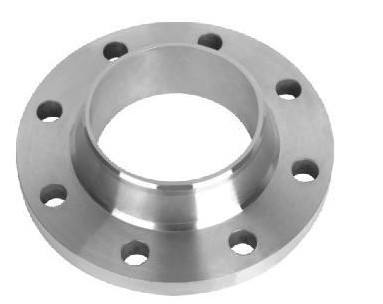

　　法蘭連接是閥門與管路或設備之間用得最多的連接形式。是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭連接使用方便，能夠承受較大的壓力。法蘭連接可適用于各種公稱尺寸、公稱壓力的閥門，但對使用溫度有一定的限制，在高溫工況時，由于法蘭的連接螺栓易產生蠕變現象而造成泄漏，一般情況下法蘭連接推薦在≤350℃溫度使用。

　　按結合面形狀又可分為以下幾種：

　　光滑式：用于壓力不高的閥門。加工比較方便。

　　凹凸式：工作壓力較高，可使用中硬墊圈。

　　榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。

　　梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥60kg/平方厘米的閥門或高溫法蘭閥門。

　　透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門或高溫法蘭閥門。

　　O形圈式：較新的法蘭連接形式，密封效果比一般平墊圈可靠。

　　各種壓力以及高溫的工況，承插焊法蘭連接(SW)一般適用于≤DN50的法蘭閥門。
