法蘭盤的安裝尺寸與公差

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2018-12-08 14:38:32     瀏覽次數:

  法蘭盤的安裝尺寸與公差

  法蘭盤是現代機械工業中常用的重要零件,它主要是用于管道相互連接,通常是指在一個類似盤狀的金屬體周邊開上幾個固定用的孔,以用于連接其它物體。

  法蘭盤安裝時,主要存在如下4個要項的問題:

  1、偏口——管線不垂直,不同心,法蘭不平行。使用非金屬墊片時,應小于2mm; 使用金屬復合墊片、橢圓墊片及設備連接的法蘭,應小于1mm。

  2、錯孔——管線法蘭同心,但兩個法蘭相對于的螺栓孔直徑的弦距(或螺栓孔中心園直徑等)偏差較大。 相鄰的兩個螺栓孔直徑的弦距允許偏差±0.5mm.

  3、張口——法蘭間隙過大 兩法蘭間允許張口值石墨盤根(除去管線預拉伸及墊片或盲板的厚度),管法蘭的張口應小于3mm;與設備連接的法蘭應小于2mm。

  4、錯口——管線和法蘭垂直,但兩法蘭不同心。

  在螺栓孔直徑及螺栓直徑復合標準的情況下,以不用其他工具將螺栓自由穿入螺栓孔,即為合格。

  減速機法蘭:主要用于電機與減速機連接,以及減速機與其它設備間的連接。對焊法蘭盤則是用以轉移壓力的管道,從而減少在法蘭基高應力集中。

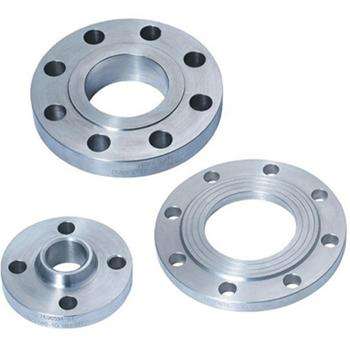

法蘭盤

  法蘭盤密封面缺陷允許公稱尺寸DN缺陷的最大徑向投影尺寸(缺陷深度≤h)缺陷的最大深度和徑向投影尺寸(缺陷深度>h)

  注:

  1.缺陷的徑向投影尺寸為缺陷離開法蘭孔中心最大半徑和最小半徑之差。

  2.h為法蘭密封面的鋸齒形同心圓或螺旋齒槽深。
